DSO138の構成パーツチェックで組み立て難易度を探る【SMD実装済みが安心】

DSO138の組み立てキットには、表面実装パーツまで自分で取り付ける難しいものと、これらが装着済みの比較的組み立てやすいものがあります。

このページでは、DSO138の構成パーツ構成全般を見渡しながら、これらキットの梱包内容や組み立て難易度について解説しています。

目次非表示

実は2種類あるDSO138の組み立てキット

DSO138は、細かな表面実装パーツまで自分で取り付ける組み立て難易度の高い構成の組み立てキットと、そうした小さな部品があらかじめ基板に実装されている比較的組み立てやすいキットが存在します。

購入前に確認したいのはこの違いで、細かなパーツが実装済みかを販売サイトの情報（商品画像など）で確認しておくと組み立て作業への心理的負担が減らせます。

DSO138は、小さなチップ抵抗やICまで自分で取り付けなければならないキットがある一方で、基板上にチップ抵抗と細長いICが組み込まれている一般的な組み立てやすいキットがあります。

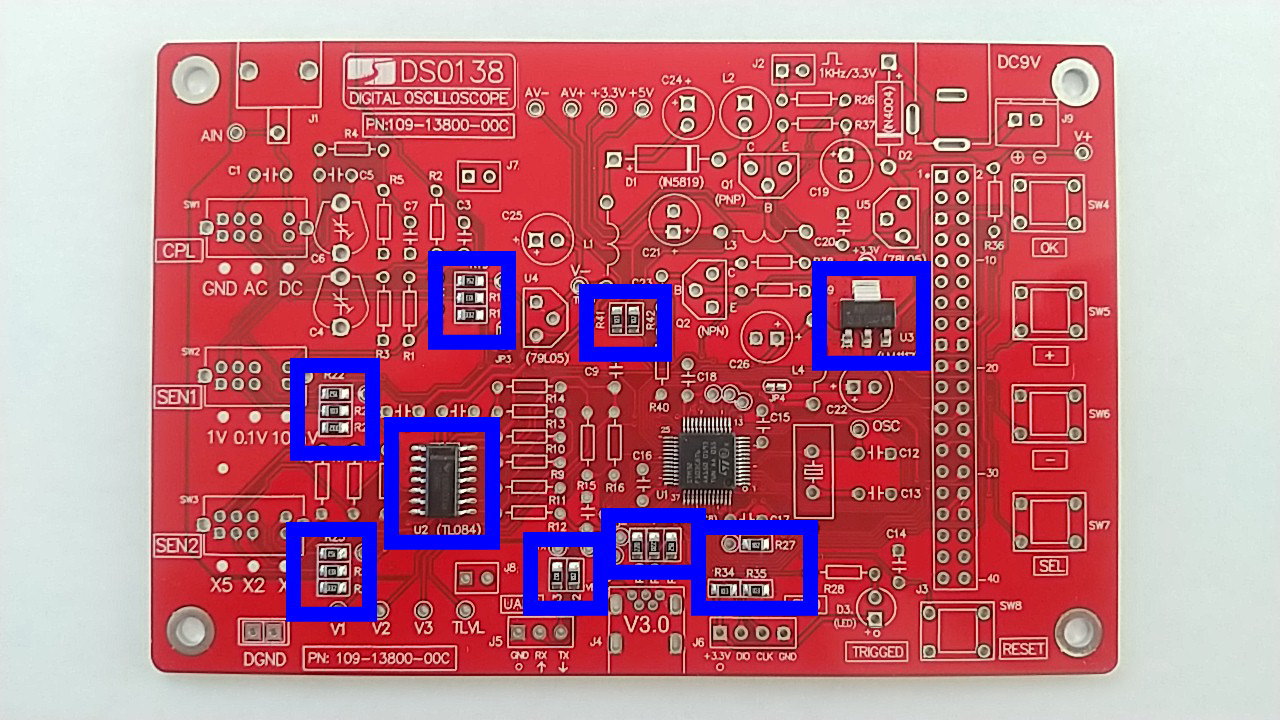

青で囲まれた部品が予め装着されているかがポイント

初心者が選ぶなら、やはり表面実装パーツ取り付け済みのキットが無難です。このタイプなら、抵抗、コンデンサ、ダイオード、スイッチ、コネクタなどを順番に取り付けていく流れが中心になり、電子工作の基本を追いやすくなります。

一方で、ICやチップ抵抗まで自分でハンダ付けするキットは初心者には難しい内容です。部品が細かいため、位置ずれやハンダ不良が起きやすく作業の難しさが一段上がります。

そのため、最初の一台としてDSO138を選ぶなら、細かな表面実装パーツが基板に実装済みかどうかを確認しておくほうが安心です。

DSO138は組み立てキットとして知られていますが完成品も販売されています。組み立てそのものを楽しみたいならキットが向いていますが、ハンダ付けに不安があるなら無理をする必要はありません。

まずは完成品で使い方に慣れ、あとから組み立てキットに進む考え方もありでしょう。自分の経験に合った形で入るほうがDSO138の面白さをつかみやすくなります。

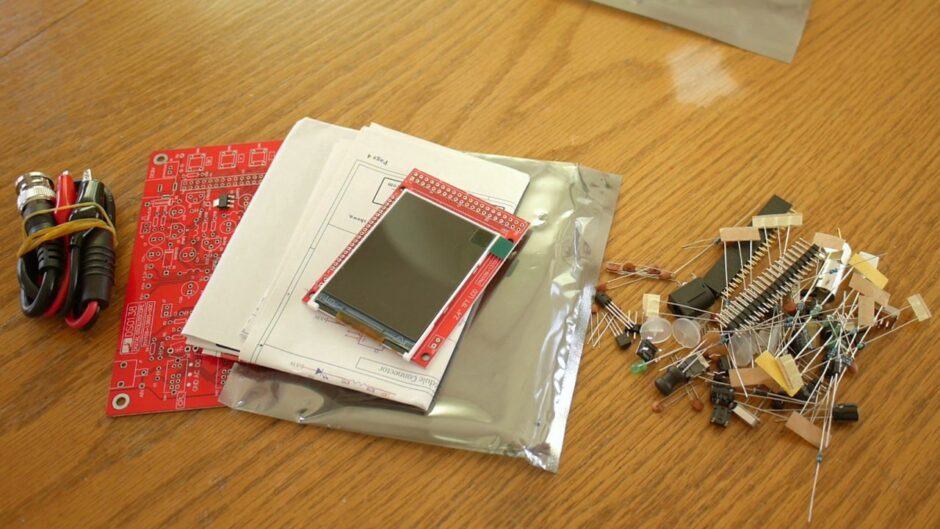

それでは、実際の梱包内容を表面実装部品が装着済みのキットを例に確認してみましょう。

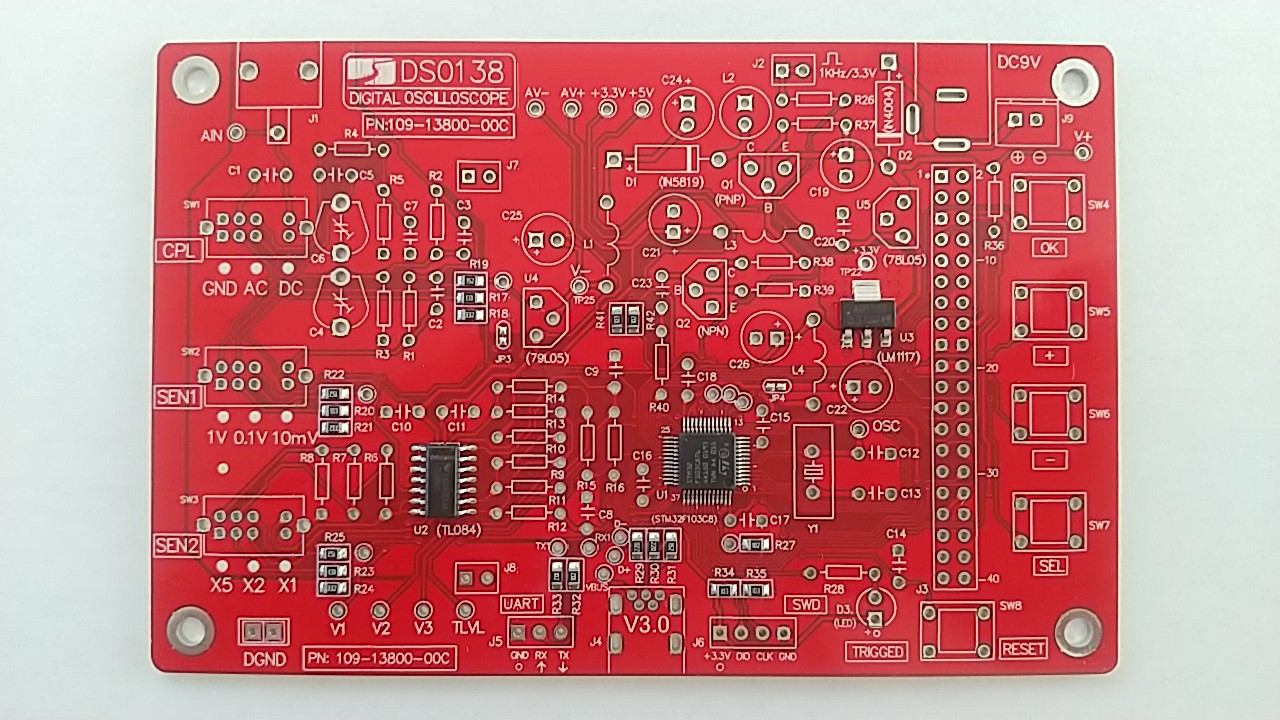

DSO138のメインボード、ここに細かなパーツを取り付けていく

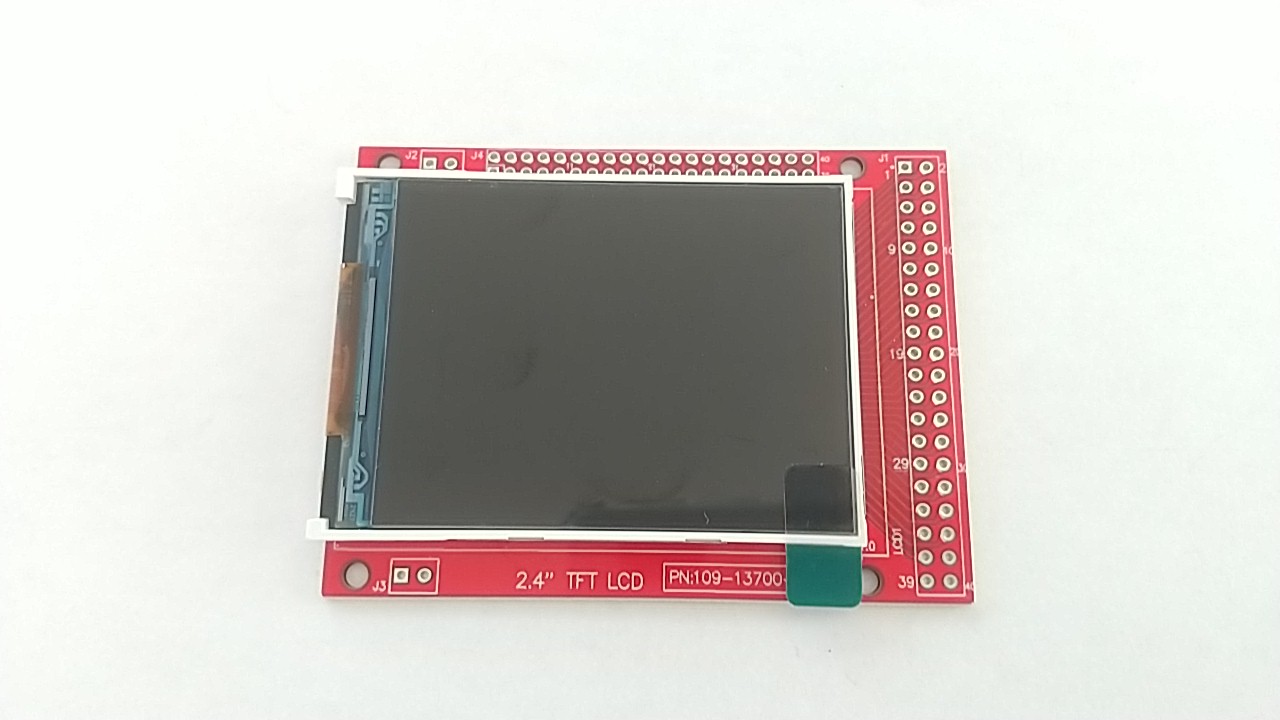

DSO138の液晶パネル

開封後にまず目につくのは、メイン基板と液晶パネルです。DSO138は、この2つを中心に組み立てていく構成になっています。

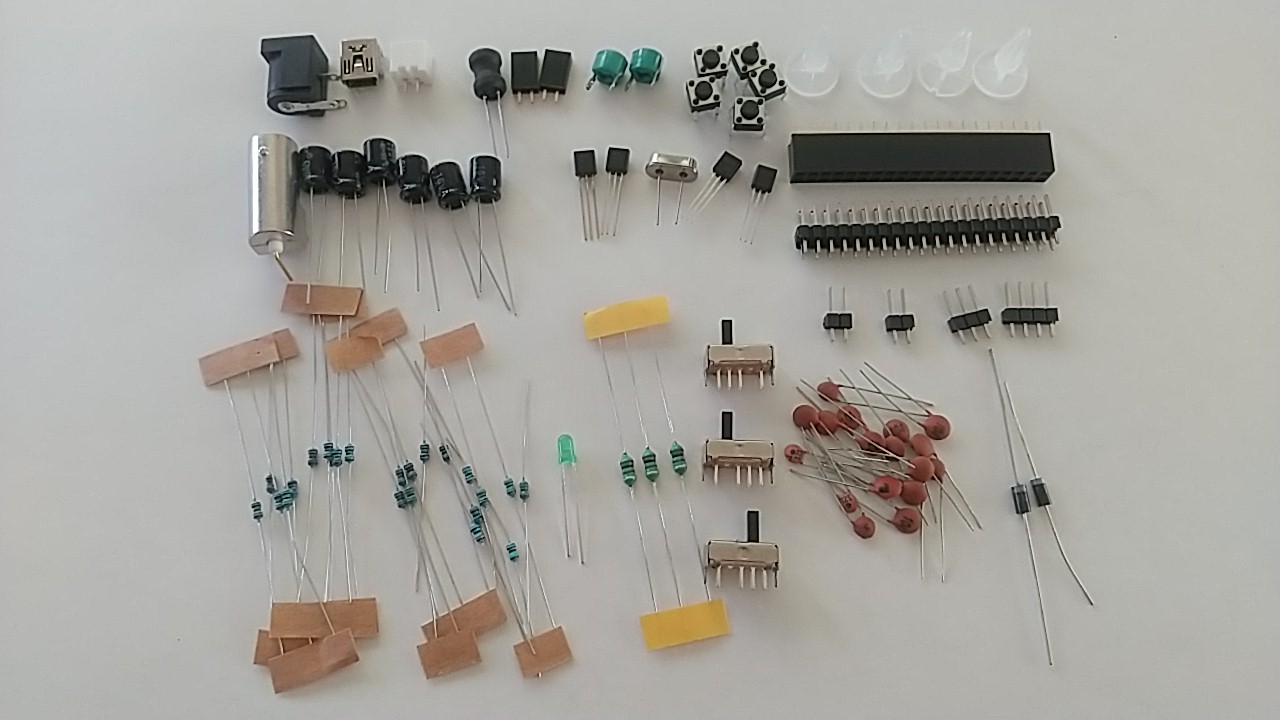

並べてみると結構な量の部品数になる

そのほかに抵抗、コンデンサ、ダイオード、トランジスタ、レギュレータ、ピンヘッダ、スイッチ、BNCコネクタ、電源コネクタなど大きく分けて約20種類ほどの部品が同梱されています。

表面実装部品（SMD）は装着済みとは言っても、実際に並べてみるとなかなかのボリュームであることが分かります。

さらに、もう一つ気をつけたいのは、DSO138には稀に古い仕様の個体があることです。ここで挿入画像に用いているキットがまさにそれで、旧版ではR11の抵抗が1.5kΩになっているキットが存在し、これが最新版では150Ωへ変更されています。

※付属の英語版マニュアルでR11が1.5kΩになっていれば、それは古い仕様のDSO138の可能性があります。

また、この古い仕様で導入されている旧ファームではノイズが多く、低い電圧域の測定が厳しいと言われています。

このように、DSO138を選ぶときは、表面実装パーツが実装済みかどうかに加えて、まれに旧パーツ構成のものに遭遇する恐れがあり、古い在庫の放出などで極端な値下げがされているものには注意したほうが良いでしょう。

旧バージョンのノイズ対策動画

埋め込み動画では、ファームウェアのアップデートによる旧バージョンのノイズ対策を実践しています。

DSO138の組み立ては、はんだ付け作業の繰り返しがメインになります。

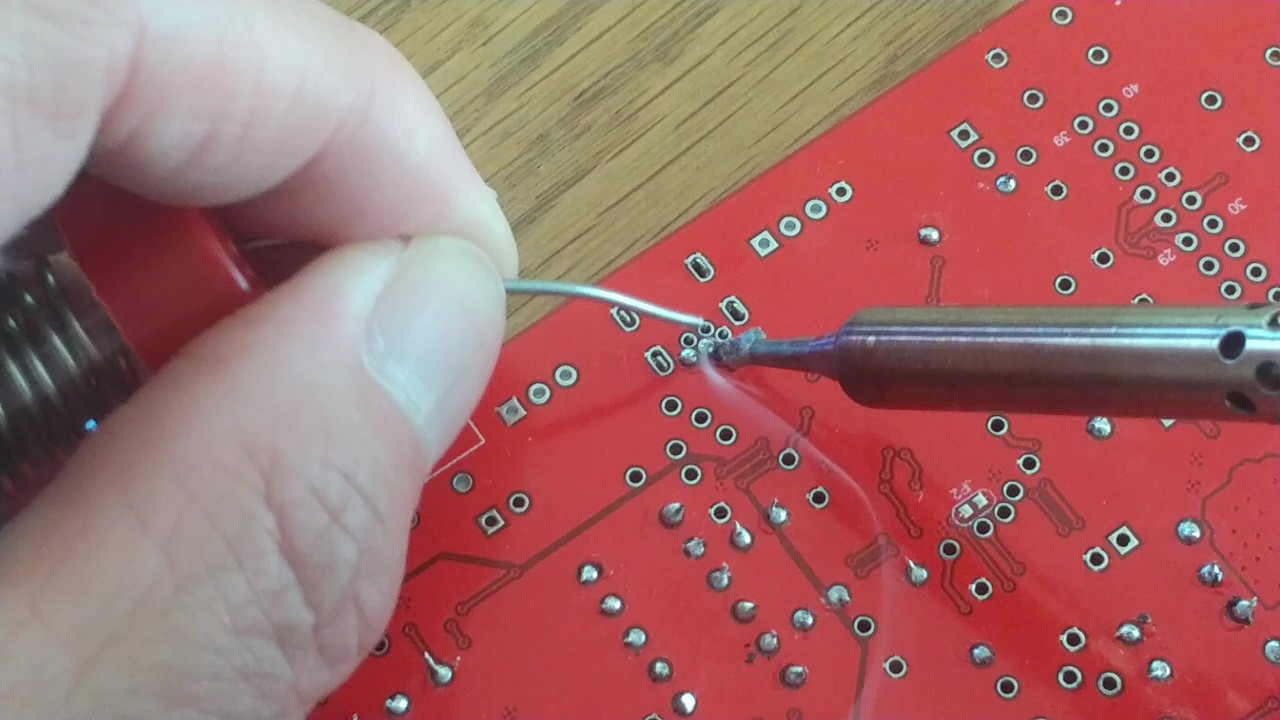

はんだ付け難関ポイントの一つUSBコネクタ

とくに、USBコネクタやスイッチ類は、はんだ付けする端子間が狭く慎重な作業を強いられるため、充分な作業時間を確保して慎重にすすめたい部分です。

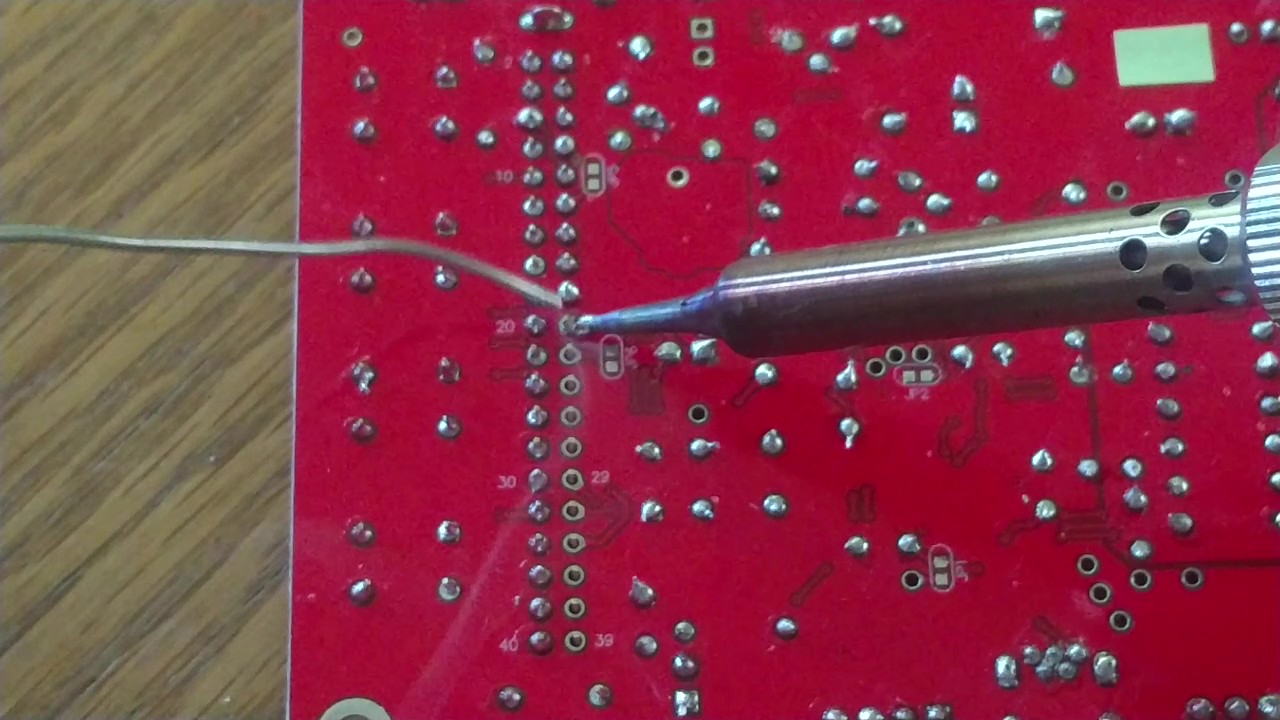

モニタ用のピンソケットの取り付けは細かな作業が連続、部品を保持しながら慎重な作業が続く

さらに、液晶パネル側のピンヘッダ、BNCコネクタ、スイッチ類など、はんだ作業のときに部品を保持しながら進めるテクニックも求められます。

このように、部品ごとの特性などを一つずつ確認しながら組み立てることで、完成度を上げることができるでしょう。

こうして見ると、DSO138は仕様の選び方で組み立てや実践導入のハードルがかなり変わります。初心者には、まず表面実装パーツ取り付け済みのキットが現実的です。そして、組み立てに不安が強いなら、完成品という選択肢もあります。

自分に合った仕様を選べば、DSO138は電子部品の理解、ハンダ付け、動作確認、オシロスコープの基本操作へとつながり、DSO138本来の面白さを体感できるでしょう。
